一台海尔65A5M型液晶彩电，上电后指示灯亮，二次开机无反应。上电后指示灯亮，说明电源板输出的待机电压基本正常。该机使用的二合一电源板输出5V、12V及背光LED灯驱动电压，其输出电压插座引脚功能标注如图1所示。

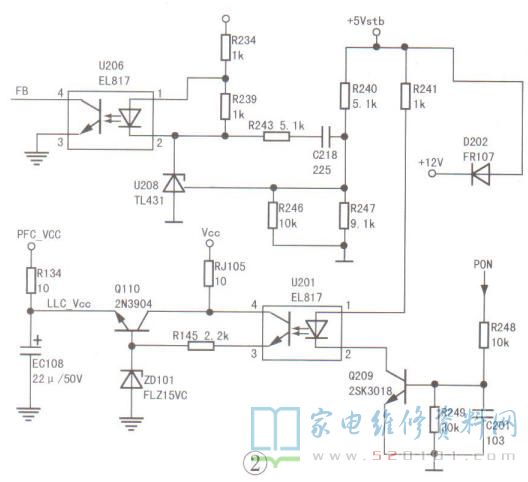

本机待机电源芯片是一只6脚贴片IC，次级感应电压通过二极管D204整流，电容EC207.EC208滤波后输出+5VSB电压。上电，测得+5VSB电压正常，说明待机电源正常;ON/OFF端电压为3.29V，说明主板已发出了开机指令;12V输出电压为4.58V，LED灯驱动电压为0V ，说明主电源有问题。该机主电源PWM芯片为U105，线圈次级的一组感应电压通过D203.D205整流输出12V，另一组感应电压通过D206.D207整流输出背光电路所需的约100V电压。注意观察电路，发现5VSB电压通过二极管D202与12V电压输出端相连，现测得12V输出电压为4.58V，该电压应是5VSB电压减去D202压降所得值，同时说明主电源没工作。第一检查U105的供电电路如图2所示。

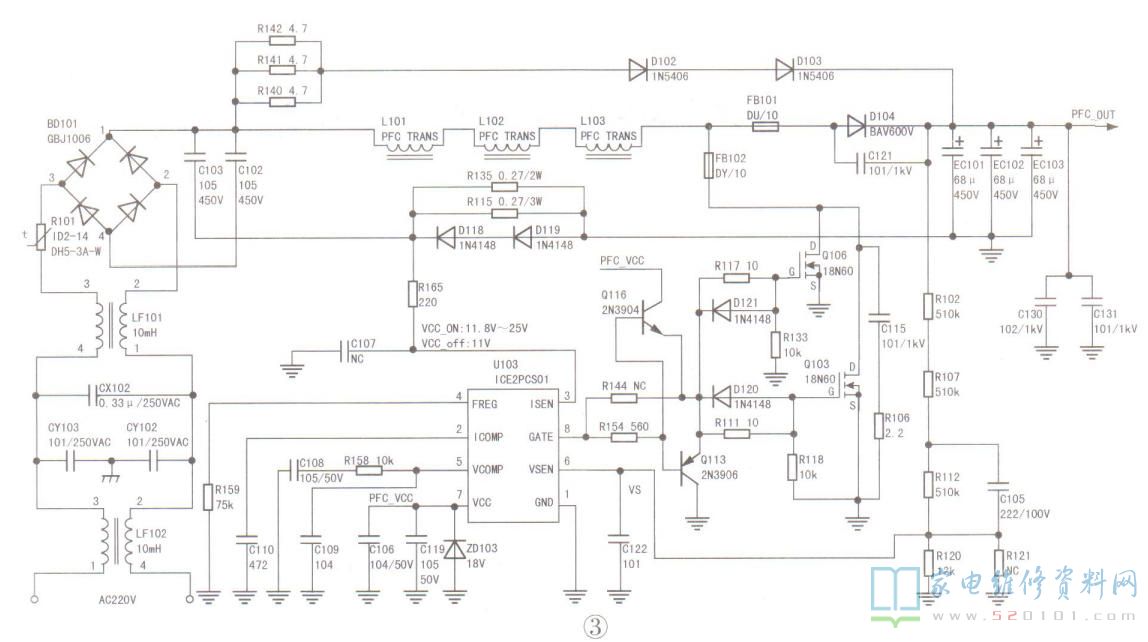

二次开机后，PON信号为高电平， Q209饱和导通，光耦U201①、②脚内部发光二极管发光，其③、④脚阻值变小，待机变压器绕组提供的vcc电压加到ZD101负极。zD101.Q110等元件组成串联稳压电路，Q110发射极输出14.5V电压，分别送给U105及PFC芯片u103。上电，测量Q110发射极电压为14.5V，U105的vCC供电端①脚电压也为14.5V，均正常，看来U105不工作另有缘由。查询电路，发现U105⑤脚是市电输入测试端，大家可以通过测试PFC电压来判断输入电压是不是正常。若不正常，则LlC电路停止工作。测试PFC滤波电容EC101两端电压为353V，明显偏低，于是转向检查PFC电路，如图3所示。

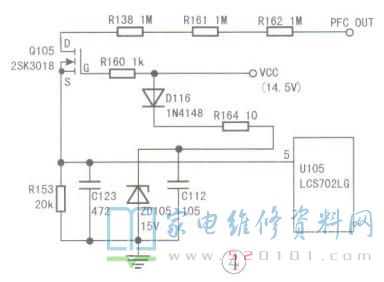

待机时测得EC101两端电压为329V，二次开机后升至353V，升压才24V，明显异常，怀疑稳压电路有问题。本机的PFC电压取样由R102、R107.R112.R120串联分压完成，R120两端电压送到U103⑥脚，在IC内部进行比较处置，然后控制⑧脚输出脉冲的占空比，即改变Q103的导通时间，达到稳定PFC电压的目的。怀疑取样电阻或板材漏电，拿下上述分压电阻测试，阻值正常。去掉电阻下边的红胶，加热PCB板后焊回，上电试机，PFC电压依然是353V。取样电路除有上述4只电阻外， ，还有贴片电容C105和C122。开机时，C105两端电压不可以突变，以预防PFC输出过高;C122用于滤除电源中的高频干扰。拆下C105试机，PFC电压升到370V，U103⑥脚电压为3V，C105焊盘两端电压为123V，而C105标称耐压是100V，看来是C105过压损毁。更换C105后PFC电路工作正常，但12V输出电压仍为4.58V，U105还是没进入工作状况，此时测得U105⑤脚电压为1.3V，正常值约为2.4V，看来U105⑤脚外接的测试电路有问题，如图4所示。
提示:U105⑤脚为市电电压测试输入端，当该脚电压低于1.9V 或高于3.14V时，芯片会进入欠压或过压保护状况。PFC电压通过电阻R162、R161、R138降压，加到Q105的漏极D。二次开机后，Q105因栅极电压为14.5V而饱和导通，R153两端电压送到U105⑤脚。检分数查询压电阻及Q105，发现Q105的D.S极正反向均有数千欧电阻，明显损毁。Q105 的表面丝印已看不了解，图纸上标注的型号为2SK3018。查阅资料， 2SK3018的耐压仅为30V，低于此处的实质电压，估计此型号标注有误。决定不安装Q105，短接Q105的D、S极焊盘开机，U105⑤脚电压依然是1.3V，说明电路中有元件短路。断开C123试机，问题依然。在路测量U105⑤脚对地电阻为2.3k，怀疑U105⑤脚内部电路损毁。更换U105后，在路测量⑤脚对地电阻约为20k。
通电开机，问题排除。此时测得U105 ⑤脚电压为2.43V，主电源输出的背光驱动电压为本机虽然修复，但PFC电压为370V，感觉有的偏低。为保证整机靠谱性，决定适合提升PFC电压。参见图3，在PFC电压取样预留电阻R121 处装上一只270k电阻，这个时候PFC电压升至383V. ，U105⑤脚电压升至2.52V。
